LED 光源控制器系列

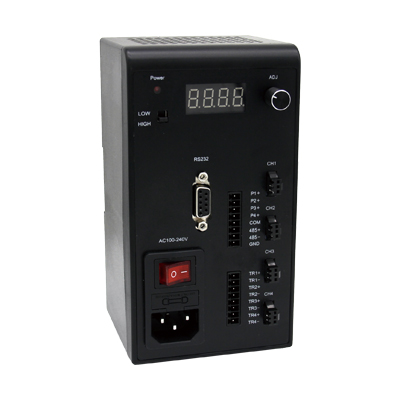

數位點光源控制器-FSL系列
數位恆壓控制器
- 採用12 位元DA 調整電流
- 亮度等級可在0-255、0-999 隨意切換
- 使用者可自訂亮度等級上限，避免誤操作燒壞小功率點光
- 可透過面板旋鈕、RS232、RS485 等多種方式調光
- RS232 和RS485 的波特率支援9600bps、19200bps、115200bps
- 支援DC5~24V 寬電壓觸發輸入
- 支援多種通訊方式：RS232（標配）、RS485（標配）、網口（選配）
| 型號 | ILL-FSL- 3W- 2CS |
ILL-FSL- 3W- 4CS |
ILL-FSL- 10W- 2CS |
ILL-FSL- 3W- 2CRS |
ILL-FSL- 3W- 4CRS |
ILL-FSL- 10W- 2CRS |
ILL-FSL- 10W- 4CRS |
ILL-FSL- 3W- 2CR2RS |
ILL-FSL- 3W- 4CR2RS |
ILL-FSL- 10W- 2CR2RS |
ILL-FSL- 10W- 4CR2RS |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 驅動方式 | 恆定電流式 | ||||||||||
| 調光類型 | DA調節 | ||||||||||
| DA精準度 | 12位 | ||||||||||
| 調光等級 | 256級（可切換為1000級） | ||||||||||
| 調光方式 | 旋鈕 |
旋鈕、RS232 （通訊波特率：9600、19200、115200bps） |
旋鈕、RS232 、RS485 （通訊波特率：9600、19200、115200bps） |
||||||||
| 通訊方式 | 不支援該功能 | RS232 | RS232 、RS485 | ||||||||
| 輸出通道 | 2 | 4 | 2 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| 光源介面 | SMR-03V-BC | ||||||||||
| 輸入電壓 | AC100-240V 50/60HZ | ||||||||||
| 輸出電壓 | DC1.5-5V | ||||||||||
| 最大輸出電流 | 1400mA | 2800mA | 3600mA | 1400mA | 2800mA | 3600mA | 7200mA | 1400mA | 2800mA | 3600mA | 7200mA |
| 單聲道最大電流 | 700mA | 1800mA | 700mA | 1800mA | 700mA | 1800mA | |||||
| 觸發輸入電壓 | DC5-24V | ||||||||||
| 觸發輸入與光源輸出延遲 | <5us(24V觸發輸入，高電平觸發點亮） | ||||||||||
| 觸發輸出電壓 | 不支援該功能 | DC 11.5±0.2V | |||||||||
| 觸發輸出與光源輸出延遲 | 不支援該功能 | 1us | |||||||||
| 冷卻方式 | 自然冷卻 | 自然冷卻 | 風冷 | 自然冷卻 | 自然冷卻 | 風冷 | 風冷 | 自然冷卻 | 風冷 | ||
| 外殼材質 | ABS+玻纖 | ||||||||||
| 絕緣能力 | >20ＭΩ | ||||||||||
| 抗靜電能力 | >2000V | ||||||||||
| 纜線可燃性等級 | 阻燃等級V-1 | ||||||||||
| 工作環境 | 溫度-10-40℃，濕度20-85%（非凝結） | ||||||||||
| 儲存環境 | 溫度-20-60℃，濕度20-85%（非凝結） | ||||||||||
 |
