Photoneo

MotionCam 3D 動態3D相機

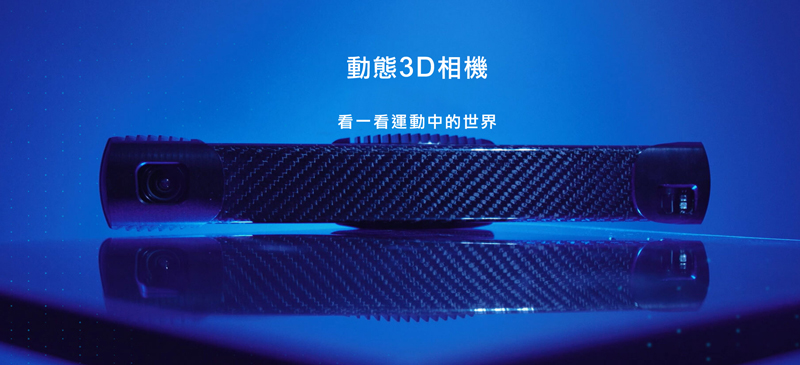

MotionCam-3D 您的終極視覺設備

Photoneo MotionCam-3D是世界上分辨率最高、精度最高的動態場景面型3D相機。對於需要快速、穩定的3D取像的應用，它是您的首選設備。它能以高水平的細節重建各種物體的精準點雲，而不會因振動、環境光或移動模糊而影響質量。這使它成為您處理移動中物體的理想3D視覺伙伴。



再也不用在速度和精度之間妥協

  • 抗振動和環境光-不會產生失真或損壞的影像
  • 最高的分辨率和精確度-動態場景的三維掃描
  • 沒有模糊的邊緣-對於移動速度不超過40米/秒的物體
  • 專利技術-內部採用新型CMOS傳感器的形式
  • 超高密度-點雲，分辨率為0.9Mpx，相當於靜態場景模式下的2Mpx。
  • 工業用設備-具有IP65、PoE和熱校正功能
  • 計算能力強-每秒鐘提供1500萬個3D點
  • 無與倫比的掃描範圍-從36厘米到3米




平行結構光的力量

平行結構光將結構光掃描的最先進質量和分辨率帶入高動態場景的三維重建中。這種新穎的專利技術採用了一種巧妙的傳感器設計，與標準影像傳感器的連續掃描不同，這種傳感器可以在一次快照中進行取像。這意味著，平行結構光方法實際上是將3D場景凍結在時間上。



各種條件下的穩定三維重建

對不可預知的運動進行高度的細節處理

捕捉並重建混亂和不可預測的運動，將其轉化為高精度的點雲，以便進一步處理。




高速場景識別

世界上唯一一台可以生成高精度動態場景點雲的3D相機。


  S S+ M M+ L L+
  Model ICDA-MOTIONCAM
-3D-S		 ICDA-MOTIONCAM
-3D-S+		 ICDA-MOTIONCAM
-3D-M		 ICDA-MOTIONCAM
-3D-M+		 ICDA-MOTIONCAM
-3D-L		 ICDA-MOTIONCAM
-3D-L+

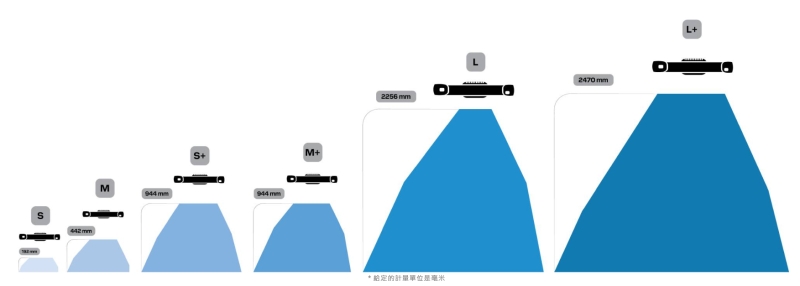

  Scanning range 366-558 mm 630 - 1574 mm 497 - 939 mm 630 - 1574 mm 778 - 3034 mm 1300 - 3780 mm
  Camera Mode
  Point size 0.37 mm @z = 442 mm 0.76 mm @z = 900 mm 0.55 mm @z = 650 mm 0.76 mm @z = 900 mm 1.05 mm @z = 1239 mm 1.680 mm
  Accuracy < 0.300 mm <1.000 mm < 0.500 mm < 0.600 mm < 1.250 mm 2.050 mm
  Temporal noise < 0.100 mm < 0.150 mm < 0.100 mm < 0.100 mm < 0.150 mm 0.550 mm
  Scanner Mode
  Point size 0.25 mm @z = 442 mm 0.52 mm @z = 900 mm 0.37 mm @z = 650 mm 0.52 mm @z = 900 mm 0.72 mm @z = 1239 mm 1.150 mm @z = 1944
  Accuracy < 0.150 mm < 0.500 mm < 0.250 mm < 0.300 mm < 0.900 mm 1.500 mm
 Temporal noise < 0.050 mm < 0.100 mm < 0.050 mm < 0.050 mm < 0.100 mm 0.400 mm
 General information
 Depth map resolution (static mode) 1680 x 1200 1680 x 1200 1680 x 1200 1680 x 1200 1680 x 1200 1680 x 1200
 Depth map resolution (dynamic mode) 1120 x 800 1120 x 800 1120 x 800 1120 x 800 1120 x 800 1120 x 800
 Maximum FPS 20 fps 20 fps 20 fps 20 fps 20 fps 20fps
 Data acquisition time 10 ms 10 ms 10 ms 10 ms 20 ms 20 ms
 Maximum object / camera speed 40 m/s 40 m/s 40 m/s 40 m/s 40 m/s 40 m/s
 3D point throughput 15 million points per second 15 million points per second 15 million points per second 15 million points per second 15 million points per second 15 million points per second
 GPU NVIDIA PascalTM Architecture GPU with 256 CUDA cores NVIDIA PascalTM Architecture GPU with 256 CUDA cores NVIDIA PascalTM Architecture GPU with 256 CUDA cores NVIDIA PascalTM Architecture GPU with 256 CUDA cores NVIDIA PascalTM Architecture GPU with 256 CUDA cores NVIDIA PascalTM Architecture GPU with 256 CUDA cores
 Dimensions 80 x 68 x 307 mm 80 x 68 x 307 mm 80 x 68 x427 mm 80 x 68 x 427 mm 80 x 68 x 627 mm 628 x 68 x 85 mm
 Baseline 230 mm 230 mm 350 mm 350 mm 550 mm 550 mm
 Weight 1300 g 1300 g 1400 g 1400 g 1500 g 1150 g
