CoaXPress Cables

本公司代理線材專家-美國cei Cable長度可分為1M、2M、3M、4.5M、10M等各種長度,可客製化線材。

高速傳輸Cable適用於工業高速影像傳輸,但不可撓曲否則會造成影像遺失或訊號衰弱。而耐撓曲Cable因線材較柔軟,經實際測試在某程度上可撓曲達一定次數,保證傳輸狀況正常,但耐撓曲Cable撓曲角度及撓曲速度都會受影響,所以在選擇耐撓曲Cable時應仔細評估。

CameraLInk Cable 10米的話,會有訊號衰減的問題,正常500MHz以上,建議使用3M或5M的Cable,以避免訊號衰減的問題產生。


Standard Satic HIFLEX EXT Distance ROBOTIC C-Track Cable
傳輸效果最好,靜態使用 耐繞曲移動軸為2個半圓(如M形狀) 靜態使用,較Standard的距離長 機械式手臂用(XYZ軸) 為軌道縺使用,X軸水平移動

♦線材佈線注意: 1.線材彎曲半徑需大於線材線徑10倍以上



線材材質說明:

S: 傳輸效果最好,標準品不能移動,最長至60米

H: 耐繞曲移動軸為2個半圓(如M形狀)最長為60米

E: 為一般線,最長可至100米

T: 為軌道縺使用,X軸水平移動,最長為60米

R: 機械式手臂用(XYZ軸),最長為60米

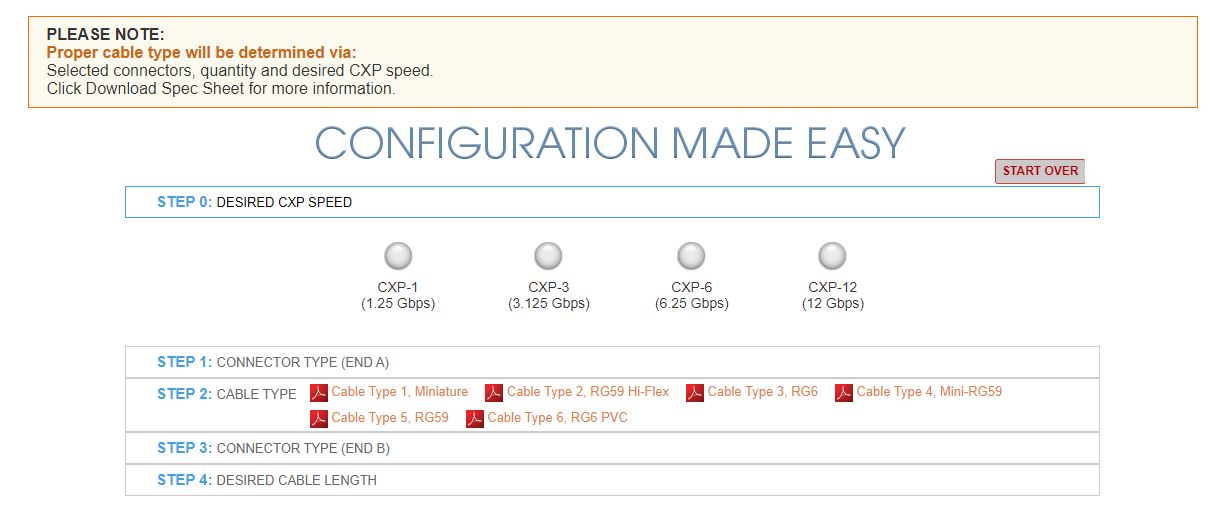

【CXP線材材質說明】

VS1(Cable Type 1  Miniature) : 微型同軸電纜,23 AWG,提供:單一、雙、四、五和六bundled styles。
VS2 (Cable Type 2 RG59 Hi-Flex) : RG59 Hi-Flex:21 AWG絞合導體,RG59型同軸電纜,專為高柔性應用而設計。 僅作為單芯使用,當前不提供 多芯bundled選項。
VS3(Cable Type 3, RG6) : RG6,18AWG實心中心導體,專為靜態應用而設計。 僅作為單芯提供,當前不提供多芯bundled選項。
