高角度環形光源

高角度環形光源

  • 高密度LED陣列,亮度高
  • 表面採用齒狀設計,散熱效率高
  • 多角度照射,組合使用,突出被檢物品的三維信息,解決對焦照射陰影
  • 適用於通用外觀檢測,二維碼、條碼讀取,字元辨識、邊緣偵測,PCB基板、電子元件偵測等

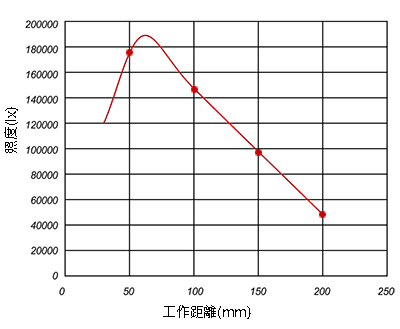

照度隨距離變化
ILL-FCR10384H-R/G/B/W

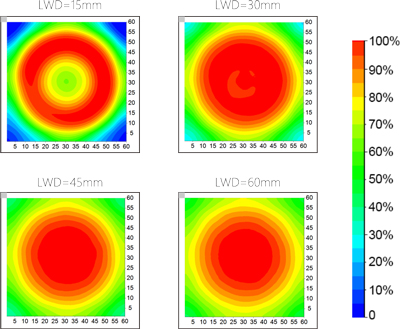

工作距離與照度分佈
ILL-FCR10384H-R/G/B/W



應用


ILL-FCR5026H-W

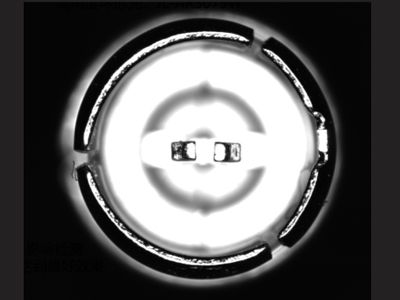

pin針位度檢測


ILL-FCR7036H-W

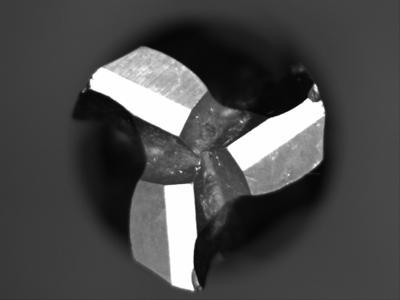

道具破損檢測

ILL-FDR7030P-W

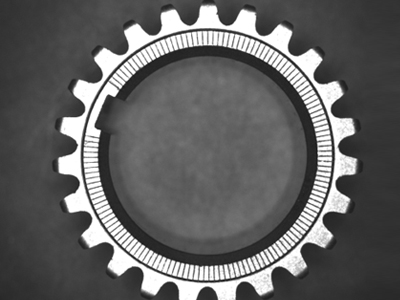

齒輪側面凹槽數量檢測

ILL-FDR12050P-R

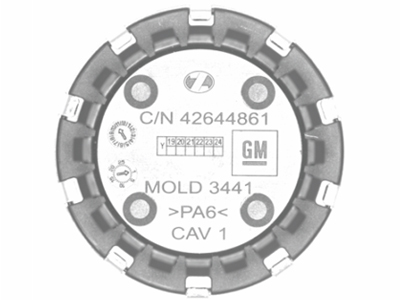

  雪佛蘭標誌背面字符檢測

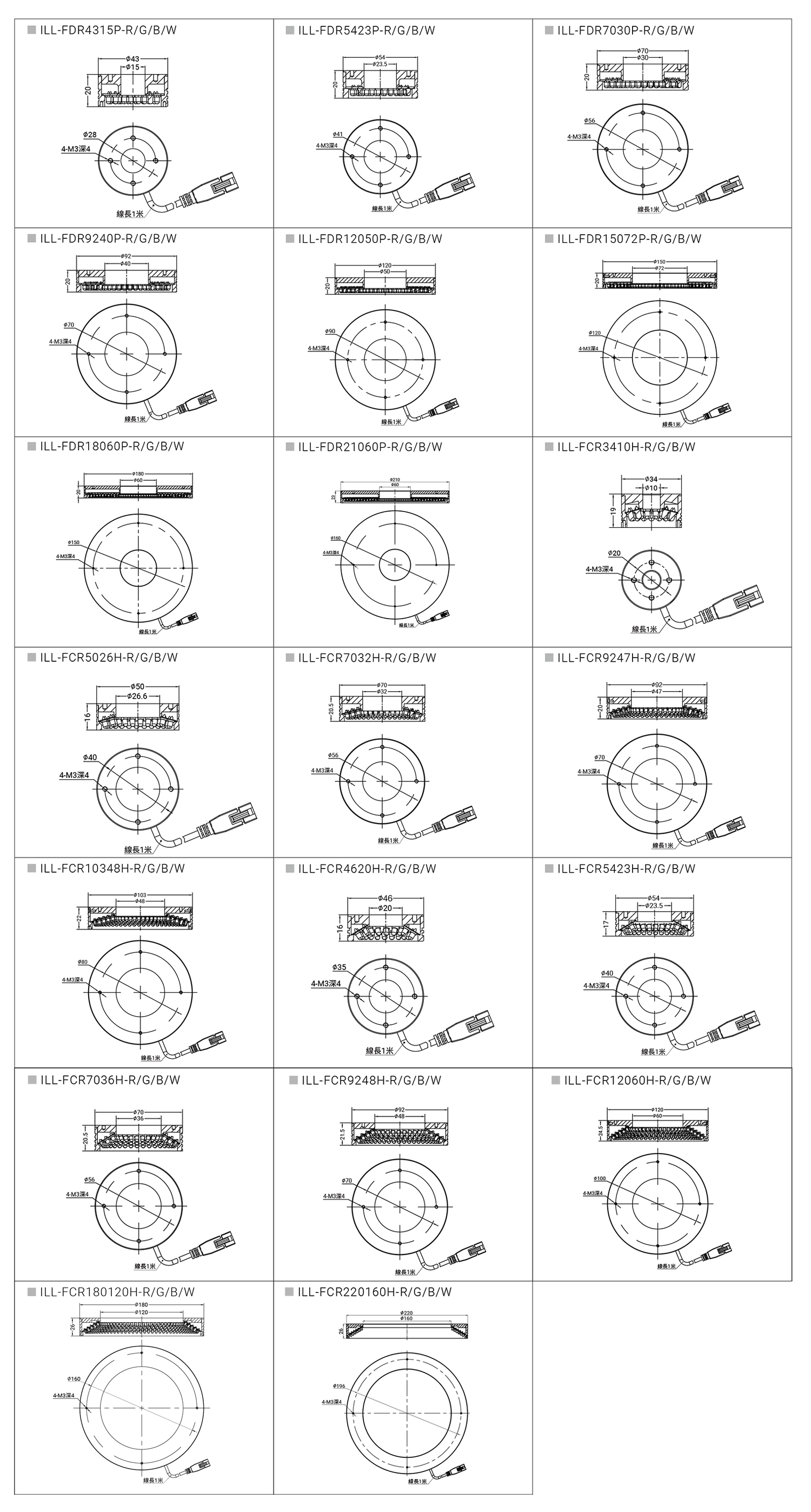

高角度環形光源

產品型號 電壓 功率 外徑(mm) 內徑(mm) 角度 搭配控制器

R

W G B
ILL-FDR4315P-R/G/B/W 24V 1.5W 1.8W 43 15 90°

單Channel<30W
總Channel加總<50W
可用以下控制器
ILL-DP2450-2C
ILL-DP2454-4CR-1
ILL-DP2454-2CR-1

單Channel>30W,
*需使用以下控制器

ILL-FCV恆壓系列
ILL-FST3恆壓系列





ILL-FDR5423P-R/G/B/W 24V 1.7W 2.0W 54 23.5 90°
ILL-FDR7030P-R/G/B/W 24V 2.8W 4.3W 70 30 90°
ILL-FDR9240P-R/G/B/W 24V 5.2W 7.5W 92 40 90°
ILL-FDR12050P-R/G/B/W 24V 10.9W 13.8W 120 50 90°
ILL-FDR15072P-R/G/B/W 24V 11.6W 15.4W 150 72 90°
ILL-FDR18060P-R/G/B/W 24V 25W 32W* 180 60 90°
ILL-FDR21060P-R/G/B/W 24V 26W 31W 210 60 90°
ILL-FCR3410H-R/G/B/W 24V 1.1W 1.5W 34 10 75°
ILL-FCR5026H-R/G/B/W 24V 1.4W 2W 50 26.6 75°
ILL-FCR7032H-R/G/B/W 24V 3.4W 4.6W 70 32 75°
ILL-FCR9247H-R/G/B/W 24V 5.2W 7.5W 92 47 75°
ILL-FCR10348H-R/G/B/W 24V 7.7W 9W 103 48 75°
ILL-FCR4620H-R/G/B/W 24V 1.5W 2.1W 46 20 60°
ILL-FCR5423H-R/G/B/W 24V 1.7W 2.4W 54 23.5 60°
ILL-FCR7036H-R/G/B/W 24V 3.6W 5.5W 70 36 60°
ILL-FCR9248H-R/G/B/W 24V 5.8W 8.4W 92 48 60°
ILL-FCR12060H-R/G/B/W 24V 9W 9.5W 120 60 60°
ILL-FCR220160H-R/G/B/W 24V 20W 26W 220 160 60°

※提供各尺寸光源客製







建議搭配控制器

RS232-2CH ILL-DP2454-2CR
RS232-4CH ILL-DP2454-4CR
手調式-2CH ILL-DP2450-2C
