LED 光源系列

低角度環形漫射光源

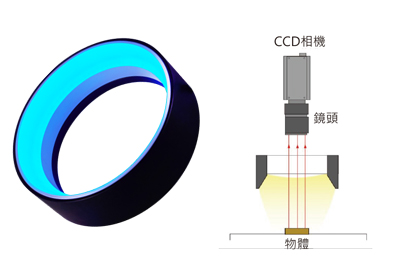

低角度環形漫射光源

  • 高密度LED垂直分佈經過特殊材料漫射導光,均勻性好
  • 低角度常應用在被測物體的邊緣及划痕檢測等



照度隨距離變化

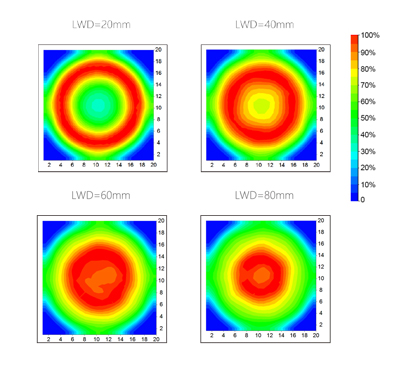

工作距離與照度分佈





應用

汽車標誌檢測(原圖)

汽車標誌檢測(效果圖)

低角度環形漫射光源

產品型號 電壓 功率 外徑(mm) 內徑(mm) 角度

R

W G B
ILL-FMRL5118-R/G/B/W 24V 3.24W 3.8W 51 18 42
ILL-FMRL7643-R/G/B/W 24V 1.5W 1.8W 76.2 43 42
ILL-FMRL10073-R/G/B/W 24V 2.3W 3.1W 100 73 40
ILL-FMRL136109-R/G/B/W 24V 3.4W 5.4W 136 109 40
ILL-FMRL180153-R/G/B/W 24V 3.8W 4.9W 180 153 40
ILL-FMRL250210-R/G/B/W 24V 4.3W 6.8W 250 210 50
※提供各尺寸光源客製





建議搭配控制器

RS232-2CH ILL-DP2454-2CR
RS232-4CH ILL-DP2454-4CR
手調式-2CH ILL-DP2450-2C
