LED 光源系列

開孔型背光源

開孔型背光源

大幅面平行高均勻照明
輕薄設計，開孔大小、形狀、尺寸均可定制
適用於外輪廓邊緣定位檢測、可透射物體表面缺陷檢測及大幅面物體定位、有無、識別檢測等。

照度隨距離變化
ILL-FBD350350-R/G/B/W

工作距離與照度分佈
ILL-FBD350350-R/G/B/W

應用

ILL-FBD250200-W

螺母有無檢測

ILL-FBD250200-W

金屬件定為級檢測

ILL-FBD350350-W

彈簧正反檢測

ILL-FBD350350-W

鉚釘定位檢測

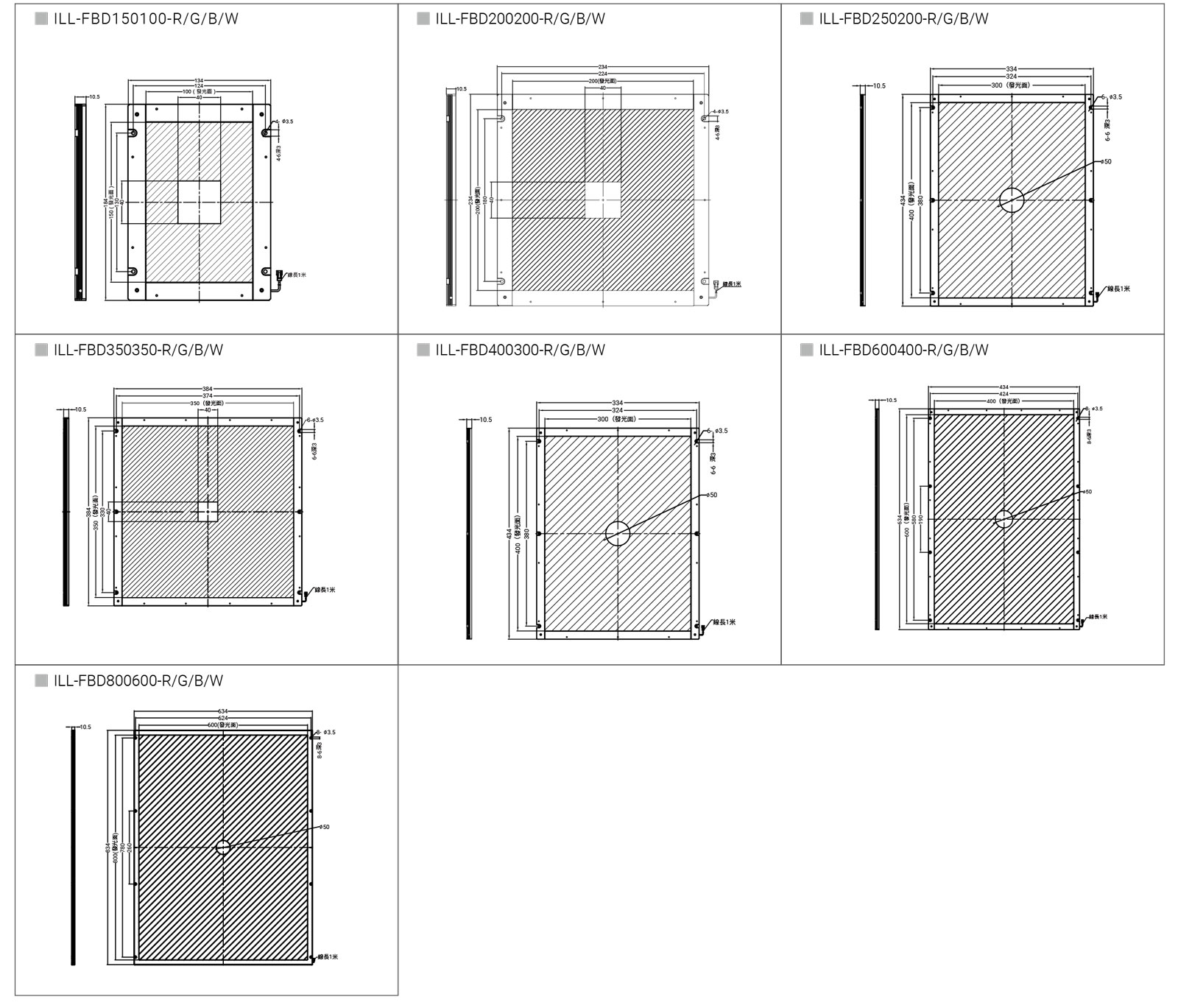

開孔型背光源

產品型號	電壓	功率		長(mm)	寬(mm)	高(mm)	搭配控制器
產品型號	電壓	R	W G B	長(mm)	寬(mm)	高(mm)	搭配控制器
ILL-FBD150100-R/G/B/W	24V	14.4W	17.8W	184	134	10.5	單Channel<30W, 總Channel加總<50W 可用以下控制器 ILL-DP2454-2CR/ ILL-DP2450-4CR/ LL-DP2450-2C-1 單Channel>30W, *需使用以下控制器 ILL-FCV-24V150W系列 ILL-FTS3恆壓系列 ILL-FCA恆壓系列 ILL-FCV-24V150W-6CRE
ILL-FBD200200-R/G/B/W	24V	20.6W	30.3W	234	234	10.5
ILL-FBD250200-R/G/B/W	24V	22.5W	32.4W*	284	234	10.5
ILL-FBD350350-R/G/B/W	24V	28.3W	43.2W*	284	234	10.5	單Channel>30W, *需使用以下控制器 ILL-FCV-24V150W系列 ILL-FTS3-7224-2 ILL-FCA恆壓系列 ILL-FCV-24V150W-6CRE
ILL-FBD400430-R/G/B/W	24V	27.5W	49.7W*	384	384	10.5
ILL-FBD600400-R/G/B/W	24V	38.8W	64.8W*	634	434	10.5
ILL-FBD800600-R/G/B/W	24V	54W*	72W*	834	634	10.5	單Channel>30W, *需使用以下控制器 ILL-FCV-24V150W系列 ILL-FTS3-7224-2 ILL-FCA恆壓系列

※提供各尺寸光源客製

建議搭配控制器

RS232-2CH	ILL-DP2454-2CR
RS232-4CH	ILL-DP2454-4CR
手調式-2CH	ILL-DP2450-2C
