LED 光源系列

導光型背光源

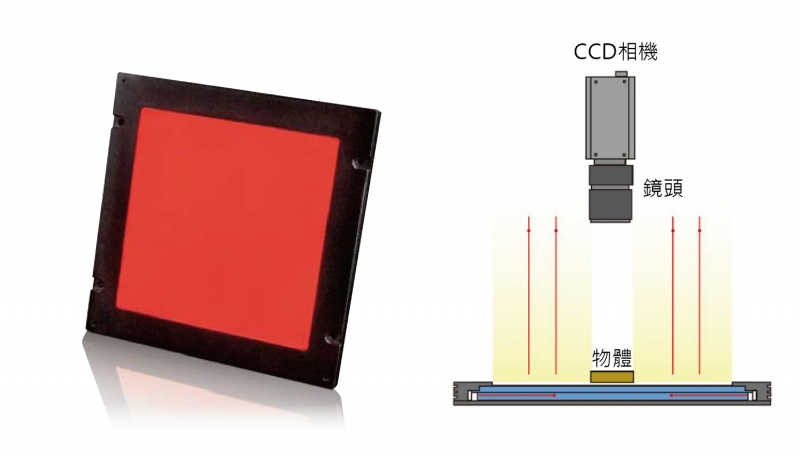

導光型背光

優化導光材質，實現均勻擴散照射效果
輕薄設計，重量輕，便於狹小空間的安裝
適用於工件輪廓尺寸測量、金屬輪廓毛邊檢測、液位高度測量及異物檢測、大面積電路板電子元件檢測與識別等

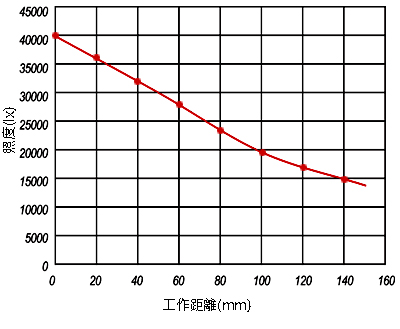

照度隨距離變化
ILL-FBC250200-R/G/B/W

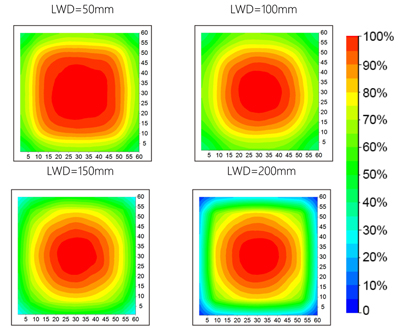

工作距離與照度分佈
ILL-FBC250200-R/G/B/W

應用

ILL-FBC7070-W

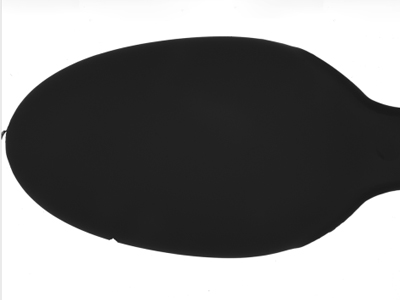

湯匙毛邊缺陷檢測

ILL-FBC9090-W

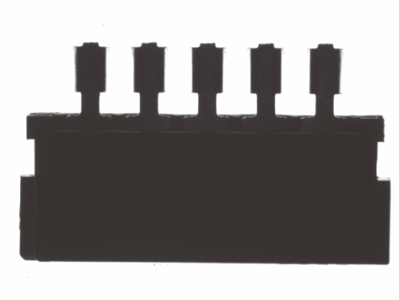

接插件間隙檢測

ILL-FBC150150-W

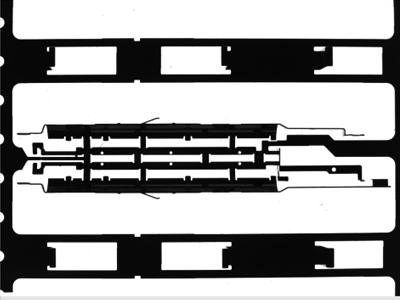

金屬片尺寸檢測

ILL-FBC200200-W

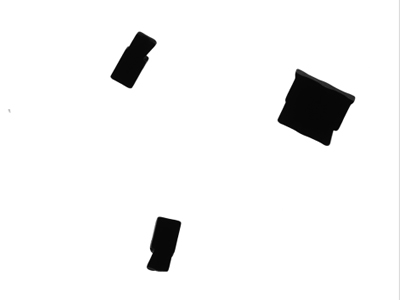

金屬片定位檢測

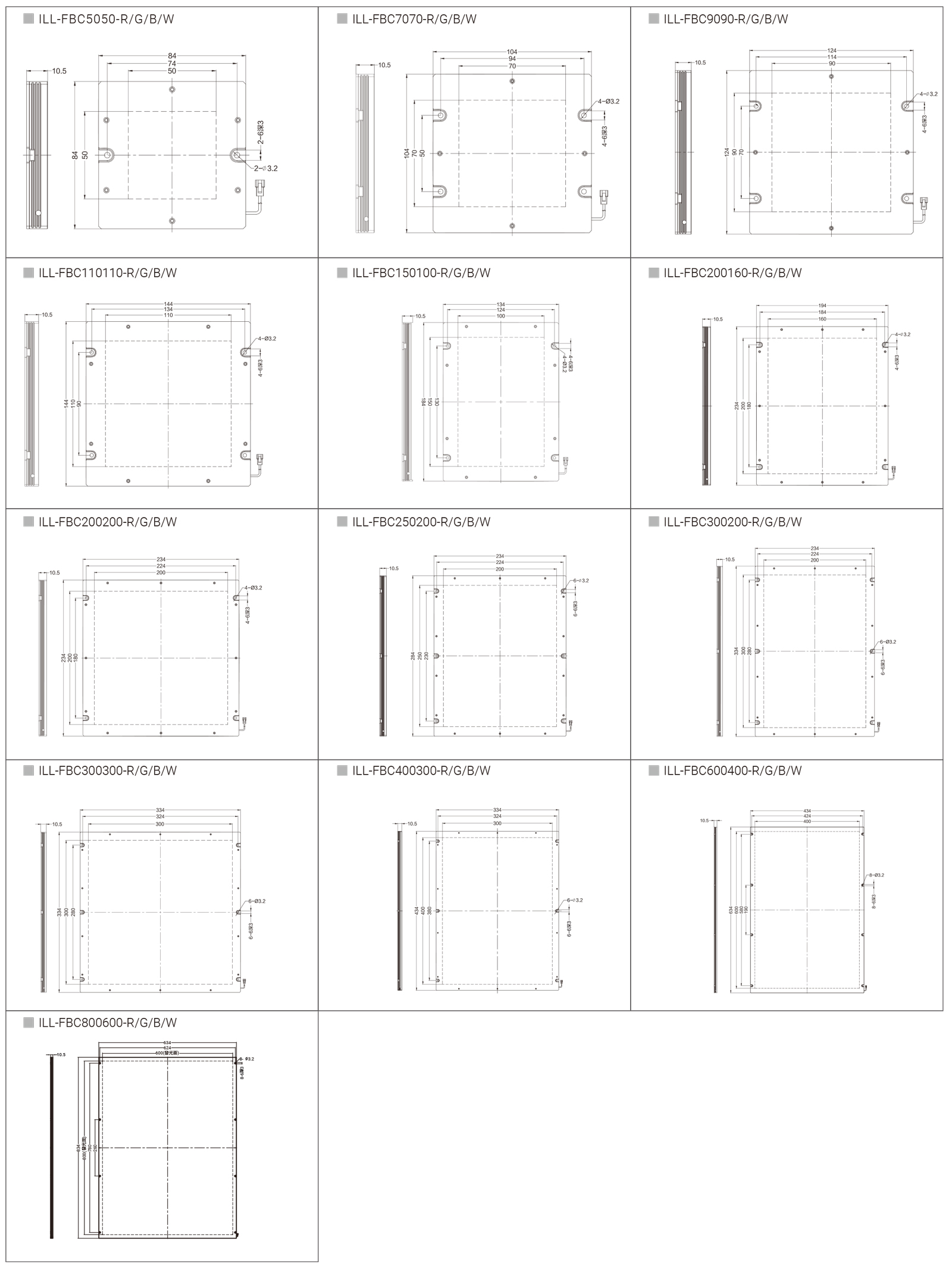

導光型背光源

產品型號	電壓	功率		長(mm)	寬(mm)	高(mm)	搭配控制器
產品型號	電壓	R	W G B	長(mm)	寬(mm)	高(mm)	搭配控制器
ILL-FBC5050-R/G/B/W	24V	5.2W	9W	84	84	10.5	單Channel<30W，總Channel加總<50W 可用以下控制器 ILL-DP2450-2C ILL-DP2454-4CR-1 ILL-DP2454-2CR-1 單Channel>30W， *需使用以下控制器 ILL-FPT3-24V-2C ILL-FPT3-24V-4 ILL-FPT-9624-2C ILL-FPS 恆壓系列 ILL-FPS2 恆壓系列 ILL-FPTS2 恆壓系列 ILL-FPS4-15024-E6CR
ILL-FBC7070-R/G/B/W	24V	6.8W	8.3W	104	104	10.5
ILL-FBC9090-R/G/B/W	24V	12W	13.2W	124	124	10.5
ILL-FBC110110-R/G/B/W	24V	9.6W	17.3W	144	144	10.5
ILL-FBC150100-R/G/B/W	24V	14.4W	17.8W	184	134	10.5
ILL-FBC200160-R/G/B/W	24V	19.1W	28W	234	194	10.5
ILL-FBC200200-R/G/B/W	24V	20.6W	30.3W*	234	234	10.5
ILL-FBC250200-R/G/B/W	24V	22.5W	32.4W*	284	234	10.5
ILL-FBC300200-R/G/B/W	24V	23.5W	36.7W*	334	234	10.5
ILL-FBC300300-R/G/B/W	24V	25.9W	43.2W*	334	334	10.5	ILL-FPT-9624-2C ILL-FPS2-24V150W-6CR ILL-FPS2-35024-16CR ILL-FPS2恆壓系列 ILL-FPTS2恆壓系列 ILL-FPS4-15024-E6CR
ILL-FBC400300-R/G/B/W	24V	27.5W	49.7W*	434	334	10.5
ILL-FBC600400-R/G/B/W	24V	38.8W*	50W*	634	434	10.5
ILL-FBC800400-R/G/B/W	24V	54W*	72W*	834	634	10.5

※提供各尺寸光源客製

建議搭配控制器

RS232-2CH	ILL-DP2454-2CR
RS232-4CH	ILL-DP2454-4CR
手調式-2CH	ILL-DP2450-2C
