Q. 鏡頭變形量(Distortion)

►答：

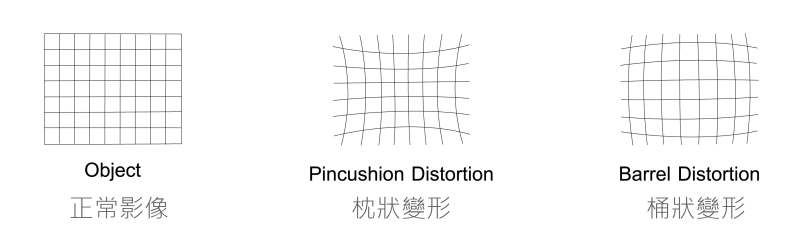

鏡頭變形量是指影像的變形程度，正負值分別代表呈枕狀變形或桶狀變型。

-枕狀變形(Pincushion Distortion)，Distortion呈正值，因光學鏡頭的鏡片拋光角度的誤差所造成的光學變形。

影像四邊往內凹，看起來像X狀的枕頭的一種變形。

-桶狀變形(Barrel Distortion)，Distortion 呈負值，是因為光學鏡頭的鏡片拋光角度的誤差所造成的光學變形。

影像的四邊往外凸，看起來像酒桶一樣的變形。

一般鏡頭於邊緣位置都有變形的問題，以CCTV鏡頭為例

1.越接近影像中間較無變形問題，越接近邊緣越有變形的問題。

2.越短焦的鏡頭，變形量越大。

3.一般量測避免使用短焦鏡頭。

一般CCTV與超低變形量CCTV LENS拍攝效果之差異

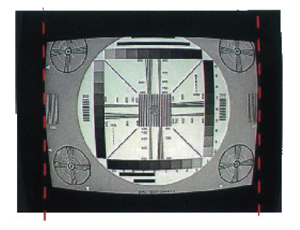

一般CCTV Lens

變形量大

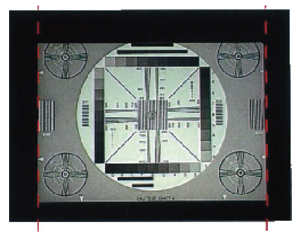

超低變形量CCTV Lens

變形量小
