Q. 光學鏡頭成像原理
Q. 光學鏡頭成像原理
►答：

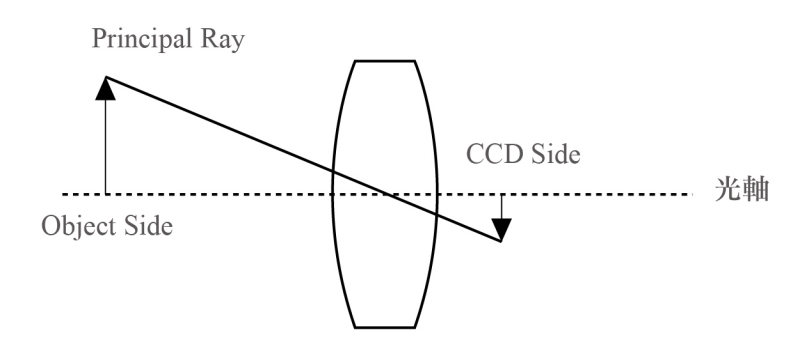

一般CCTV
- 簡單製作，小型化
- 主光線與鏡頭維持一定的角度
- 鏡片組合較少，影像的大小會隨著距離不同而有所改變

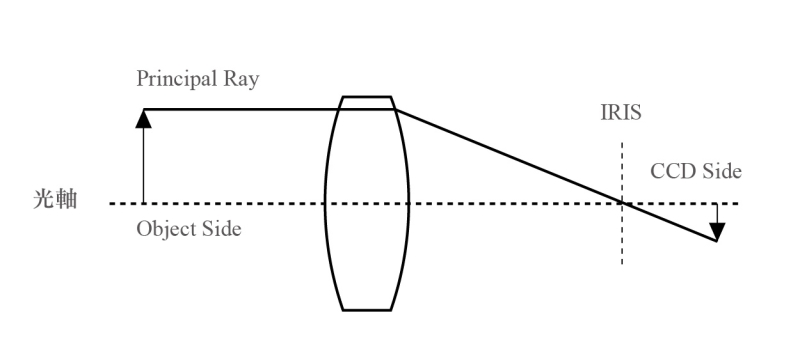

物體側Telecentric
- 物體側光線與鏡頭光主軸線平行
- 成像大小不會隨著物體距離高低不同而改變
- 配合同軸照明是最理想的方式
- 鏡頭的後焦會隨著WD的改變，而有稍微改變
- 在低倍率時，為維持減少變形量，前面的鏡頭較大

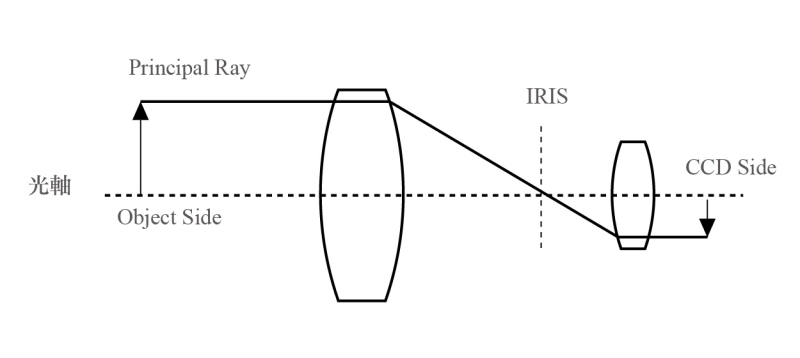

雙側Telecentric
- 物體側和像側光線和鏡片平行
- 在景深內，焦距不會隨著工作距離而產生變化

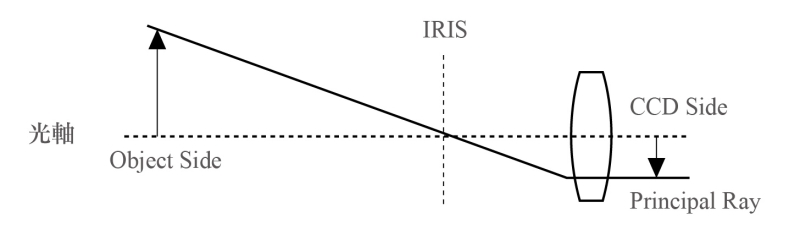

像側Telecentric
- 像側的光線和鏡頭主光線平行
- 焦距會隨著工作距離改變而跟著改變
