LED 光源系列

平行背光源

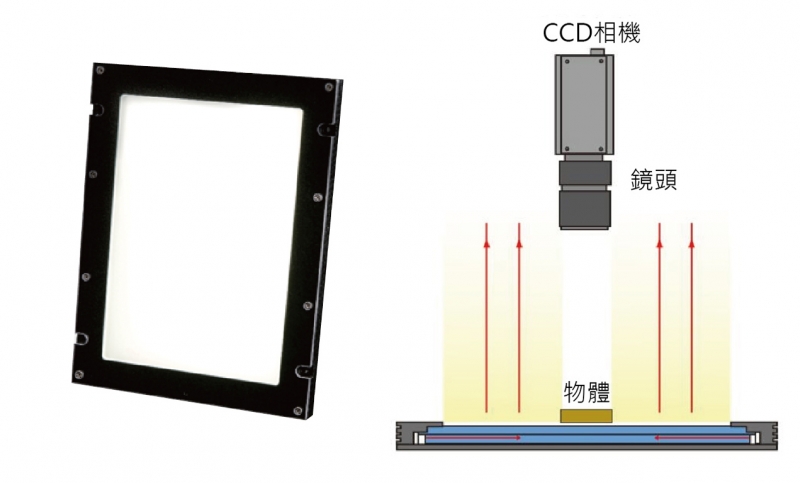

平行背光源

  • 增加增亮膜,光源亮度高
  • 大幅面均勻照明,尺寸靈活多變
  • 具有較好光線指向性,適合高精度尺寸測量
  • 適用於工件間距測量、高精度尺寸測量、金屬表面異物檢測、可透射物體表面缺陷檢測等。

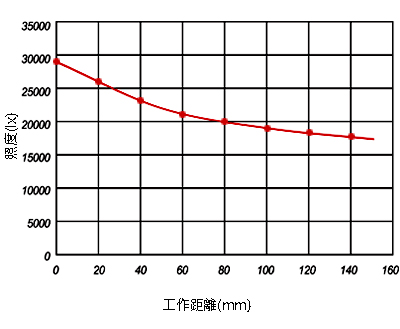

照度隨距離變化
ILL-FCLF4040-R/G/B/W

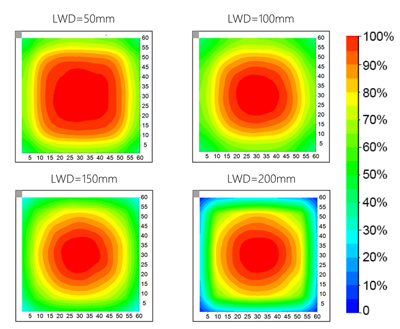

工作距離與照度分佈
ILL-FCLF4040-R/G/B/W







應用

ILL-FBP5050-W

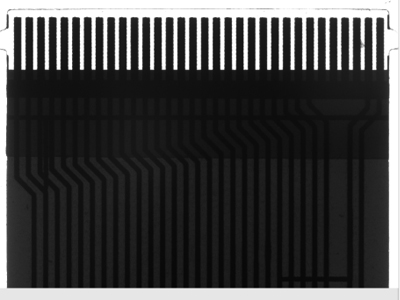

鍵盤金手指間距檢測

ILL-FBP5050-W

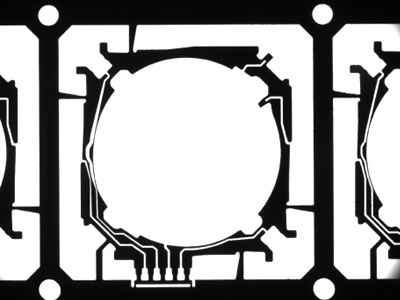

芯片尺寸檢測

ILL-FBP110110-B

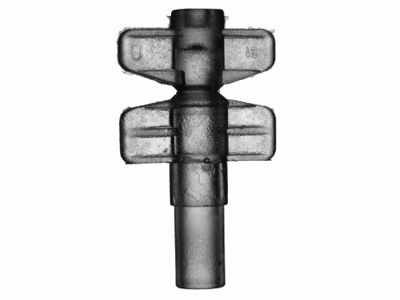

醫用透明塑膠料件毛邊檢測

ILL-FBP110110-W

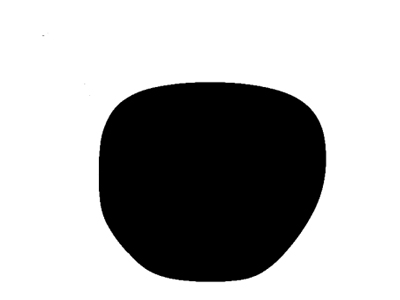

鏡片定位檢測

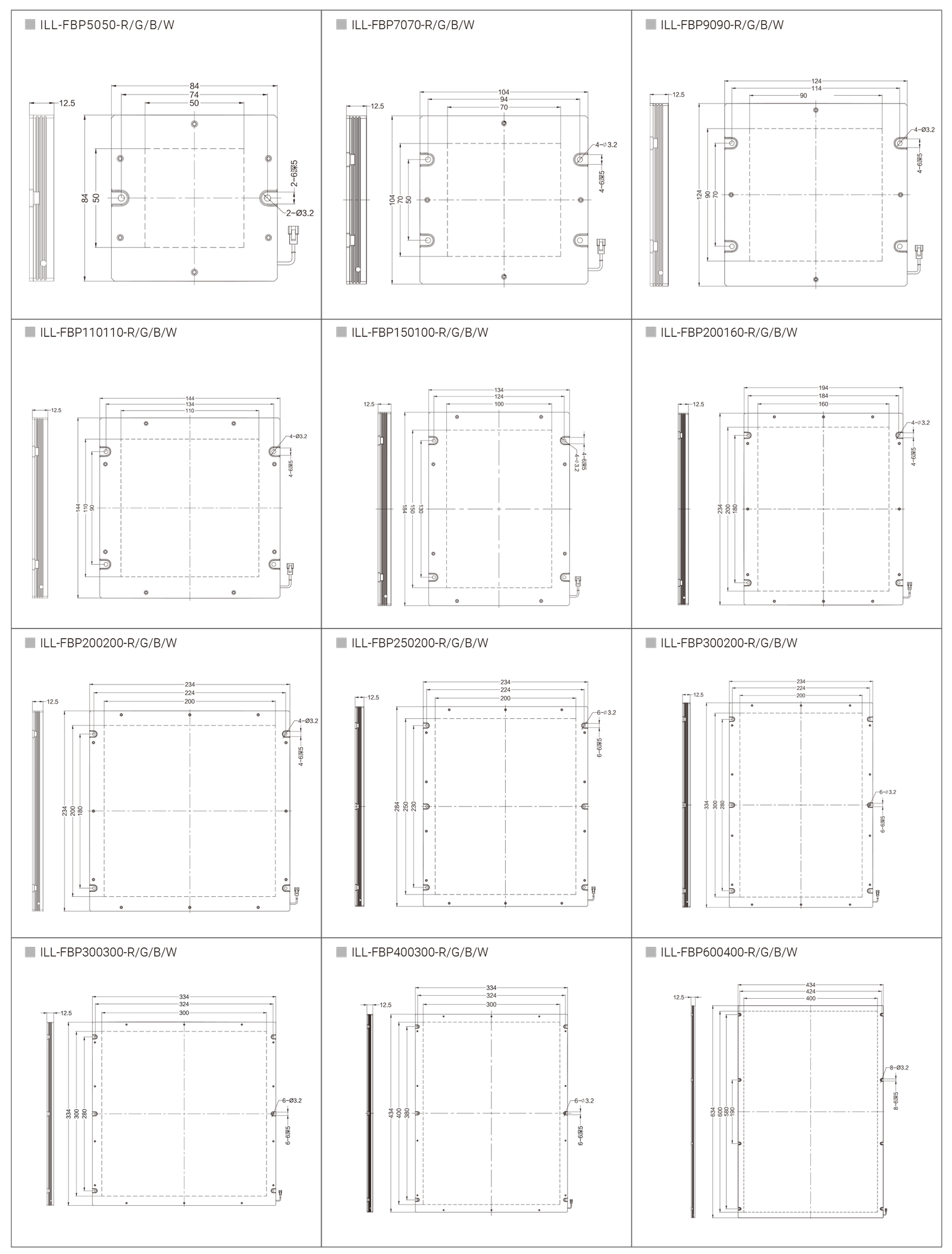

平行背光源

產品型號 電壓 功率 長(mm) 寬(mm) (mm) 搭配控制器

R

W G B
ILL-FBP5050-R/G/B/W 24V 5.2W 9W 84 84 12.5

 單Channel<30W,
 總Channel加總<50W
 可用以下控制器
 ILL-DP2450-2C
 ILL-DP2454-4CR-1
 ILL-DP2454-2CR-1

 單Channel>30W,
 *需使用以下控制器
 ILL-FCV恆壓系列
 ILL-FTS3恆壓系列
 ILL-FCA恆壓系列
 ILL-FCV-24V150W-6CRE

ILL-FBP7070-R/G/B/W 24V 8.2W 8.8W 104 104 12.5
ILL-FBP9090-R/G/B/W 24V 11W 13.2W 124 124 12.5
ILL-FBP110110-R/G/B/W 24V 10.3W 17.3W 144 144 12.5
ILL-FBP150100-R/G/B/W 24V 14.4W 17.8W 184 134 12.5
ILL-FBP200160-R/G/B/W 24V 19.1W 28W 234 194 12.5
ILL-FBP200200-R/G/B/W 24V 20.6W 30.3W* 234 234 12.5
ILL-FBP250200-R/G/B/W 24V 22.5W 32.4* 284 234 12.5
ILL-FBP300200-R/G/B/W 24V 23.5W 36.7W* 334 234 12.5
ILL-FBP300300-R/G/B/W 24V 25.9W 36W* 334 334 12.5

 單Channel>30W
 *需使用以下控制器
 ILL-FCV-24V150W系列
 ILL-FTS3-2774-2
 ILL-FCA恆壓系列
 ILL-FCV-24V150W-6CRE

 ILL-FPS4-15024-E6CR

ILL-FBP400300-R/G/B/W 24V 27.5W 40W* 434 334 12.5
ILL-FBP600400-R/G/B/W 24V 38.8W* 50W* 634 434 12.5
※提供各尺寸光源客製





建議搭配控制器

RS232-2CH ILL-DP2454-2CR
RS232-4CH ILL-DP2454-4CR
手調式-2CH ILL-DP2450-2C
