雙目結構光系列
C2100入門級3D視覺模組-RJ45介面
C2100超實惠輕巧結構光3D相機
- 小巧外型，工業級技術，入門級價位。
- 原廠3D取像軟體，工業級規格，操作快速易上手。
- 底層SDK雙語支援C++、C#，提供開發者 / Maker 二次開發應用。
隨機取物
彩色的3D點雲/Mesh，提供手臂最完整的物件線索。混合各種不同物體也能夠成像，不同大小材質物件均清晰可辨。有別於傳統式散斑法精度較差且點雲密度低的問題。ICDA-C1M是RBP界最高C/P值的感測器，一次滿足所有掃描需求！
人體掃描
人臉、牙齒、手腳的3D成像，提供使用者應用於：客製化輔具，牙技、醫美、訂製奢持品等領域。
鞋業
不論鞋體或是鞋墊、ICDA-C1M系列提供使用者最經濟實惠的3D影像。不但可以在多種不同材質表面上成像，又可免去傳統方法還必須整合移動軸與雷射感測器的不便。
物件計數
可用於偵測tray內料件如晶片、PCB版、工件等等的數量。 ICDA-C1M提供您以合理的成本，便利偵測物件數量、姿態的可能性。現在馬上就為您的設備加值吧!
翹曲偵測
大範圍、快速且可靠的翹曲偵測可應用於多種AOI需求上，例如：PCB板翹曲、板材翹曲、汽車鈑金翹曲
3D列印
您的團隊深耕3D列印多年，卻苦於沒有多餘的能量開發搭配的3D掃瞄器？C2100是最適合您使用的結構光機芯，就讓他成為您3D產品家族中的強力新成員吧！
| 產品型號 |
ICDA-C1M/50-GE-5M |
ICDA-C1M/200-GE-5M |
ICDA-C1M/300-GE-5M |
ICDA-C1M/400-GE-5M |
|||
| 相機介面 | 1MP RJ45介面(Global Shutter) | ||||||
| 光源 | 結構光(RGB) | ||||||
| FOV (mm) | 55 x 33 | 220 x 140 | 350 x 210 | 480 x 300 | |||

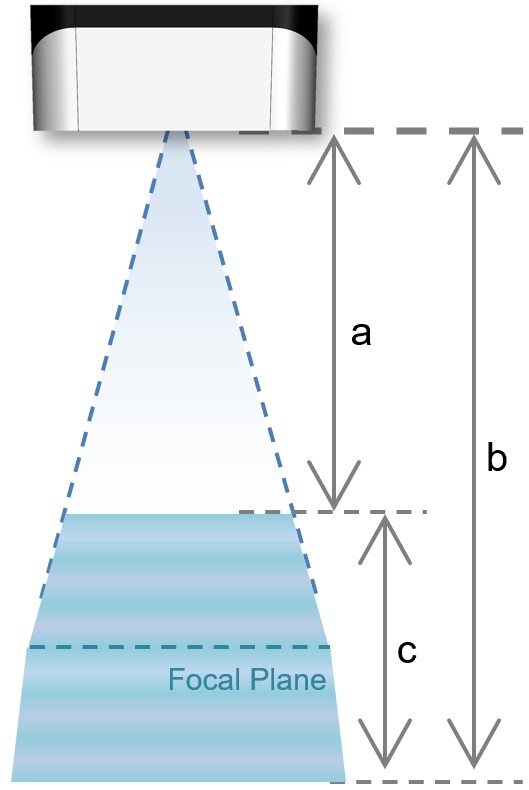

| 3D DOF(mm) | 34 | 140 | 480 | 640 | |||
| 點距(mm)* | 0.05 | 0.2 | 0.3 | 0.4 | |||
| 精度(mm)** | 0.025 | 0.1 | 0.15 | 0.2 | |||
| 取像極速(ms/3D)*** | 約500 | ||||||
| 用電表 |
DC12V(±10%) / 2A |
||||||
| 電腦規格表 | Intel i3 10300 / 8G | ||||||

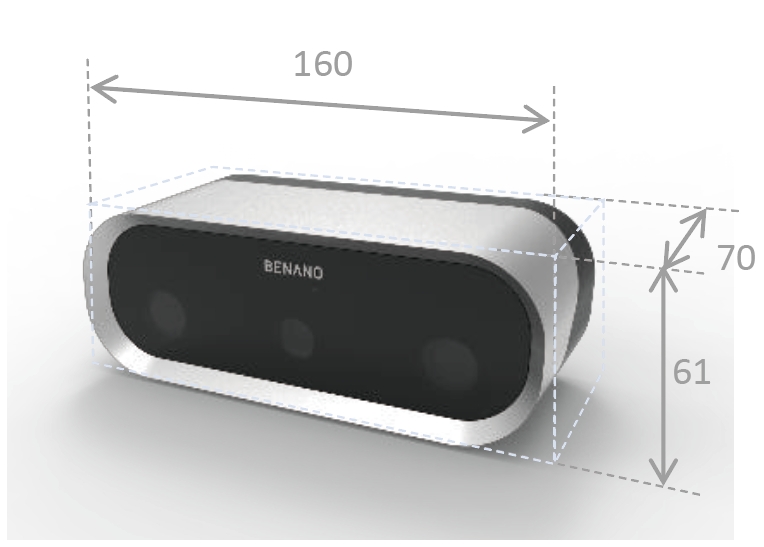

| 重量(kg) | <0.6 | ||||||
| 標準配件 | 美規AC變壓器 (1米 )、電源延長線 (5米 )、 RJ45纜線 (5米 ) 另可加購RJ45耐撓纜線 (5米 ) | ||||||
| 支援機能 |
輸出：左右相機2D彩色影像 / 3D點雲取像 (含 RGB色彩 )/Zmap 2D / Zmap 2.5D、交集模式 /反射體模式、 C++/C# SD |
||||||
* 對焦面數值 ** 依照VDI規範計算所得 *** 此機種在由SDK控制的前提下，以最高速取像參數運作時的平均取像時間
****C2100工作溫度0 ˚C ~40˚C(濕度0%~90%，無凝結)
